2026-05-29 彻底搞懂具身智能的"方向感"：三维世界坐标变换

作者：深蓝学院具身君      出品：深蓝具身智能

经历过传统机器人学时代的读者，应该都知道坐标变换是一个已经被 "解决" 的问题。DH 参数、齐次变换矩阵、正逆运动学构成了完整的理论体系，工业机器人依靠这些技术实现了微米级的重复定位精度。

但在具身智能时代，这个 "已解决" 的问题突然变成了瓶颈之一：

试想一下，当机器人需要拿起桌上的水杯时，系统究竟是如何判断水杯的具体位置（坐标）的？

不同视角下的空间描述，存在矛盾：

相机以自我为中心看世界，机械臂则以自身底座为原点规划运动，而目标物体（水杯）又存在于一个独立的世界坐标之中。

如果无法将这三种语言统一，机器人眼中的杯子就只是一团像素的集合，而非一个可以交互的实体。

解决这一矛盾的核心，正是三维世界的坐标变换。

简单来说，传统工业机器人解决的是一个定义在封闭、参数化空间内的数学计算问题。

而具身智能的坐标系问题，不是“解一个方程组”变难了，而是方程组的输入，从“已知常量”变成了“需从高维感知中推断的、充满不确定性的变量”。

因此，本文我们来讲「三维世界的坐标变换」，从最基础的概念出发，通俗易懂地讲解四大坐标系的定义、相机的成像原理，以及机器人如何将二维图像信息转化为三维空间中的精准动作。

机器人的"方向感"：为什么需要坐标系？

在具身智能中，机器人需要将视觉感知与物理操作紧密结合。

以机械臂抓取物体为例：

相机捕捉到桌上的水杯，但相机只能提供水杯在"相机视角"下的位置。而机械臂需要知道水杯相对于自己底座的位置，才能准确地伸出机械手完成抓取。

这就好比你在看一张地图，地图上的位置需要转换成你实际所处的地理坐标，你才能知道该如何行动。

为了解决这个问题，我们需要建立统一的参考标准，这就是坐标系。

在机器视觉和机器人控制中，主要有四大核心坐标系，共同构成了机器人理解三维世界的基础框架。

▲图 | 四大坐标系分类

世界坐标系是整个系统的绝对参考基准，通常设定在机器人工作环境中的某个固定点，比如机器人底座的中心或地面上的某个角落。

相机坐标系以相机镜头的中心（光心）为原点，相机的拍摄方向为 Z 轴，X 轴和 Y 轴平行于成像平面。

图像坐标系和像素坐标系都位于二维的成像平面上，但原点位置不同：

图像坐标系的原点在成像平面的中心（即主点/光轴与成像平面的交点），以物理长度（毫米）为单位；

像素坐标系的原点在图像的左上角，以像素（pixel）为单位。

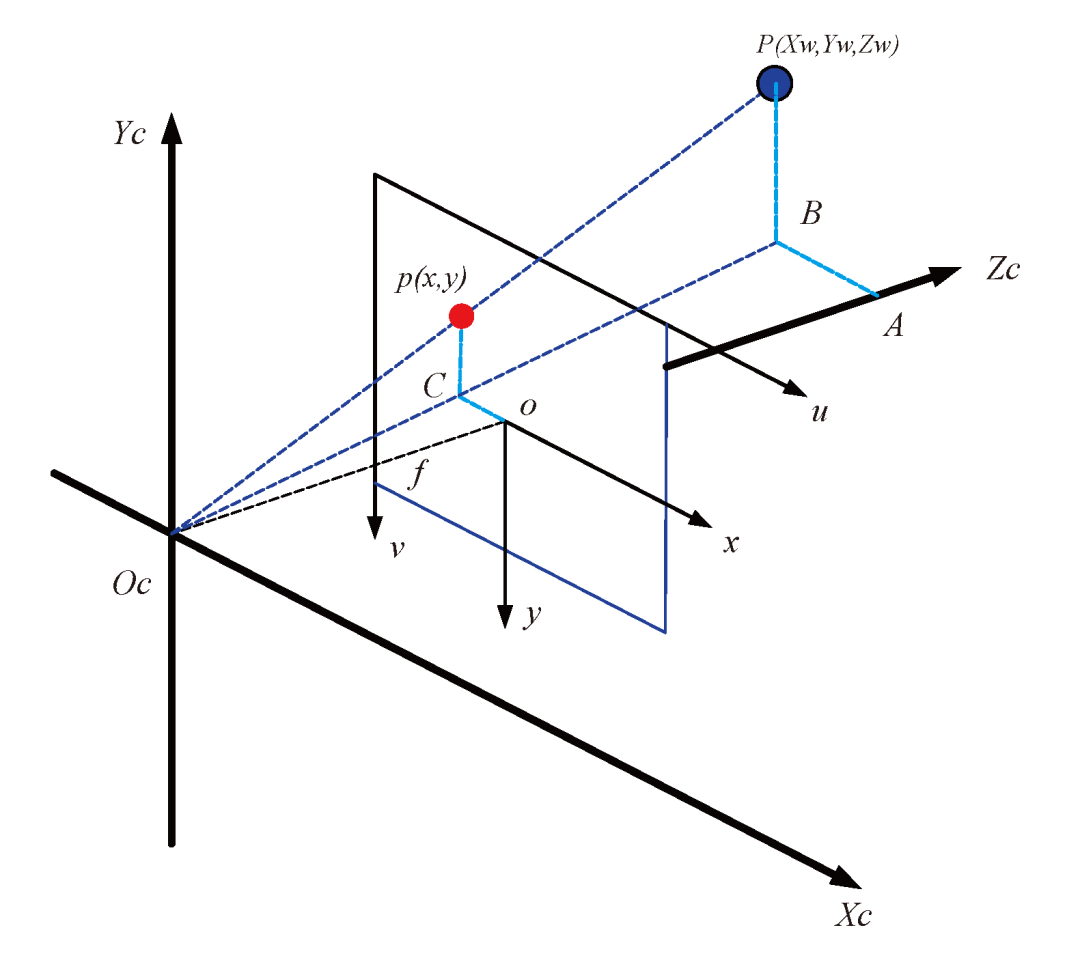

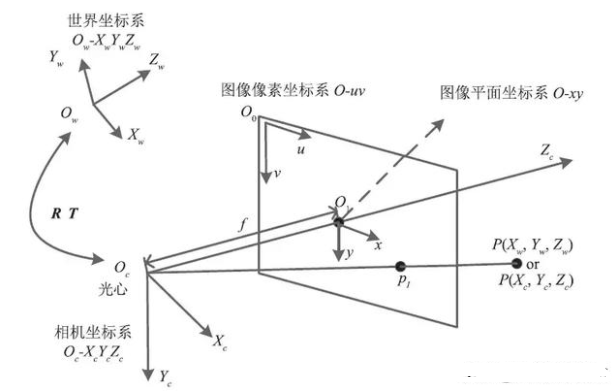

▲图1 | 四大坐标系的关系示意图。空间中的三维点 P(Xw, Yw, Zw) 经过相机光心 Oc 的投影，最终落在成像平面上的像素点 p(u, v)。这一过程涉及世界坐标系、相机坐标系、图像坐标系和像素坐标系之间的一系列变换。

从3d到2d：相机是如何"看"世界的？（内参矩阵）

相机"看"世界的过程，本质上是将三维空间中的物体"拍扁"成二维的照片。

这个过程可以用针孔相机模型（小孔成像模型）来解释：光线穿过一个极小的针孔（相机光心），在后方的感光平面上形成一个倒立的像。

为了方便数学计算，我们通常将成像平面"翻转"到针孔的前方，这样形成的像就是正立的，与我们看到的照片一致。

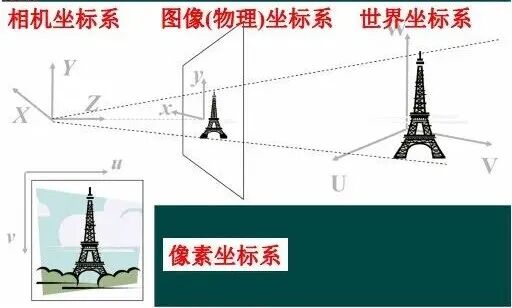

▲图 | 相机几何模型示意图。图中展示了相机坐标系、图像（物理）坐标系、世界坐标系和像素坐标系的空间关系。真实世界中的物体（如埃菲尔铁塔）经过相机的投影，在像素坐标系中形成对应的图像。

相机内参矩阵（Intrinsic Matrix）描述了从相机坐标系到像素坐标系的变换，它完全由相机自身的物理属性决定，与相机的位置和姿态无关。

内参矩阵包含以下关键参数：

焦距（Focal Length）：

焦距 f 是镜头光心到成像平面的距离，决定了画面的放大倍数。

在像素单位下，水平方向的像素焦距 fx = f / dx，垂直方向的像素焦距 fy = f / dy，其中 dx 和 dy 分别是单个像素在水平和垂直方向上的物理尺寸。

光心坐标（Principal Point）：

光轴与成像平面的交点，即图像的主点，在像素坐标系下的坐标为 (cx, cy)，通常接近图像的中心。

根据相似三角形关系，空间中某点在相机坐标系下的三维坐标 (Xc, Yc, Zc) 对应的像素坐标 (u, v) 满足：

写成矩阵形式，即深度值 Zc 乘以像素坐标向量，等于内参矩阵 K 乘以相机坐标向量：

其中，矩阵 K 就是相机的内参矩阵。它完全由相机的硬件参数决定，一旦相机出厂，内参通常就已固定（或通过相机标定获得）。

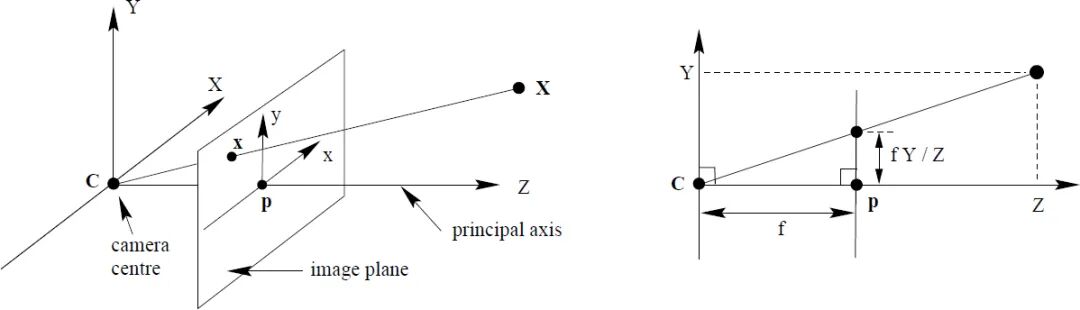

▲图3 | 针孔相机成像模型的侧视图。

图中清晰展示了三维空间点、相机光心、焦距与成像平面之间的几何关系。根据相似三角形原理，可以推导出三维坐标到二维坐标的投影公式。

从这里到那里：不同视角如何统一？（外参矩阵）

现在我们知道了相机如何将三维世界变成二维照片（内参矩阵）。

但相机看到的世界，即相机坐标系；和真实的世界，即世界坐标系往往是不重合的：

相机可能挂在天花板上，也可能安装在机械臂的末端，它的位置和朝向随时都在变化。

如何将世界坐标系下的三维点位置，转换到相机坐标系下呢？

这就需要用到外参矩阵（Extrinsic Matrix）。

外参矩阵描述了相机在世界坐标系中的位姿（Pose），即位置和姿态。它由两部分组成：

平移向量（Translation Vector）t：

一个三维向量，描述了相机坐标系原点相对于世界坐标系原点的直线移动距离。

旋转矩阵（Rotation Matrix）R：

一个 3×3 的矩阵，描述了相机坐标系相对于世界坐标系的旋转关系。旋转矩阵是一个正交矩阵，其行列式为 1，它的逆矩阵等于它的转置矩阵。

世界坐标系下某点的坐标 Pw = (Xw, Yw, Zw)ᵀ 变换到相机坐标系下的坐标 Pc 为：

利用齐次坐标，可以将旋转和平移合并为一个统一的矩阵乘法，得到 4×4 的齐次变换矩阵（Homogeneous Transformation Matrix）：

这就是典型的刚体变换（Rigid Body Transformation）。

物体在变换过程中形状和大小不发生改变，只有位置和方向发生变化。

▲图4 | 相机成像的完整坐标变换链路。

世界坐标系通过外参矩阵（旋转矩阵 R 和平移向量 T）变换到相机坐标系，再经过焦距 f 的投影变换，最终得到图像平面坐标系和像素坐标系下的坐标。

串联全过程：2D像素如何变回3D位置？

将前面两步串联起来，就得到了“从世界坐标到像素坐标”的完整投影链路：

世界坐标 → 外参矩阵 [R|t] → 相机坐标 → 内参矩阵 K → 像素坐标

用矩阵形式表达为：

深度值 Zc 乘以像素坐标，等于内参矩阵 K 乘以外参矩阵 [R|t] 再乘以世界坐标：

这个公式是整个相机成像模型的核心。

其中，K 是 3×3 的内参矩阵，[R|t] 是 3×4 的外参矩阵，两者的乘积构成了 3×4 的投影矩阵（Projection Matrix），完整描述了三维世界到二维图像的映射关系。

深度丢失问题：从2D恢复3D的挑战

然而，在具身智能领域，我们往往需要解决的是逆向问题：

机器人通过相机拍到了一张二维照片，如何推算出物体在三维世界中的实际位置？

这是一个极具挑战性的问题。因为在从三维投影到二维的过程中，丢失了一个非常重要的信息：深度（Depth）。

在同一条射线上的所有三维点，都会投影到二维照片上的同一个像素点。换句话说，仅凭一张普通的 RGB 照片，无法唯一确定物体的三维位置。

为了恢复深度信息，机器人通常需要借助特殊的硬件或算法：

双目相机（Stereo Camera）：

模仿人类的双眼，通过计算两个相机视角的视差（Disparity）来估算深度。

两个相机相距一定距离（基线 B），同一物体在两张图像中的水平位移就是视差，深度 z 与视差成反比：

其中 f 为焦距，(x - x') 为视差值。

▲图 | 双目相机深度估计原理。

两个相机相距基线 B，同一空间点 X 在左右相机成像平面上的投影位置分别为 x 和 x'，两者之差即为视差。

通过视差可以反算出物体的深度 z。

深度相机（RGB-D Camera）：

直接测量相机到物体的距离。常见技术包括：

结构光（Structured Light）：向场景投射已知图案，通过图案变形计算深度

飞行时间（ToF, Time-of-Flight）：发射激光脉冲，通过测量光的往返时间计算距离。

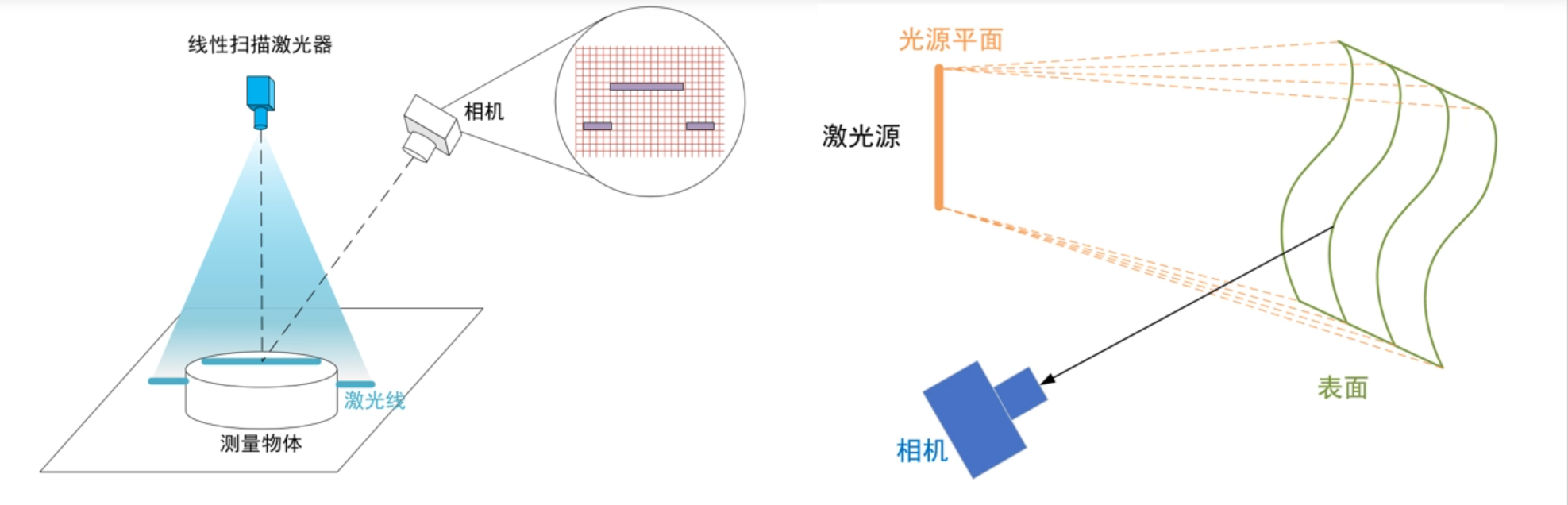

▲图6 |深度相机的两种结构光技术原理。

左图为线结构光方案，通过线性扫描激光器将激光线投射到物体表面，相机拍摄激光线的形变，从而计算物体的深度；

右图为面结构光方案，将编码光源图案投射到物体表面，通过图案在曲面上的形变来重建三维形状。

让机器人"手眼协调"：手眼标定

掌握了内参和外参的概念之后，我们来看具身智能中一个非常关键的实际问题：

手眼标定（Hand-Eye Calibration）。

手眼标定的目标，是求出相机坐标系和机器人坐标系（通常是基座坐标系或末端执行器坐标系）之间的相对位置关系

——即相机的外参。

只有完成了手眼标定，机器人才能将视觉系统识别到的物体位置，准确地转换成机械臂能够执行的运动指令。

根据相机安装位置的不同，手眼标定分为两种主要模式：

眼在手上（Eye-in-Hand）：

相机安装在机械臂的末端执行器上，随机械臂一起运动。

这种方式的优点是相机可以从不同角度观察目标，但相机与基座之间的变换关系会随机械臂的运动而变化。

眼在手外（Eye-to-Hand）：

相机固定安装在机械臂之外（如天花板或支架上），不随机械臂运动。

这种方式的优点是相机与基座之间的变换关系固定不变，标定一次即可长期使用。

手眼标定的核心数学问题可以归结为求解矩阵方程：

其中 A 是机械臂末端在两个位置之间的变换矩阵，B 是相机观测到的标定板在两个位置之间的变换矩阵，X 是待求的相机与末端执行器之间的变换矩阵。

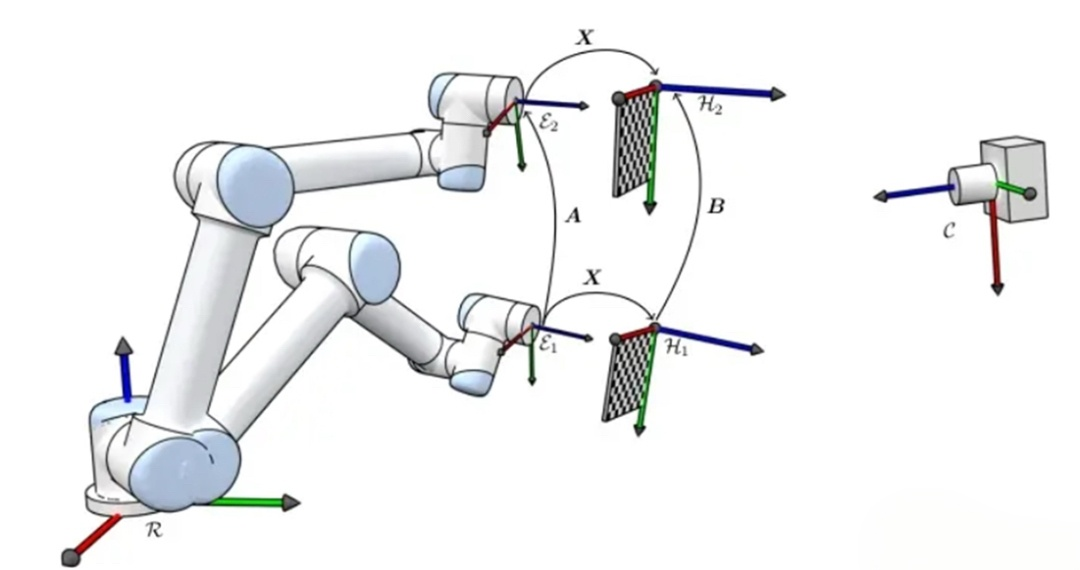

▲图 | 手眼标定的数学原理。

机械臂在两个不同位置（ε1 和 ε2）拍摄固定的标定板（H1 和 H2）。

通过机械臂末端的运动变换矩阵 A、相机观测到的标定板变换矩阵 B，以及待求的手眼变换矩阵 X，可以建立方程

从而求解出相机与末端执行器之间的精确变换关系。

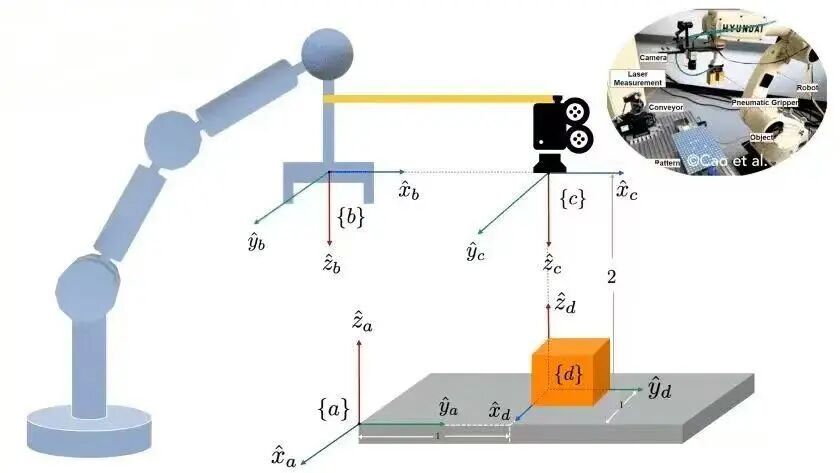

▲图 | 机器人抓取任务中的完整坐标系框架。

图中包含了机器人基座坐标系 {a}、末端夹爪坐标系 {b}、相机坐标系 {c} 和目标物体坐标系 {d}。

完成手眼标定后，系统可以将相机识别到的目标位置，通过一系列坐标变换，最终转换为机械臂基座坐标系下的精确位置，从而实现精准抓取。

从像素点回归物理世界的闭环

回到文章开头那个场景：机器人要拿起桌上的水杯。现在我们可以重新梳理并回答这个问题了。

系统判断水杯位置的过程是一条可以被精确描述、分步验证的坐标变换链：

首先，世界坐标系里的水杯，经过外参矩阵的旋转与平移，进入相机的视野，这是一个视角转换的过程；

接着，相机坐标系下的三维点，经过内参矩阵的透视投影，被“压扁”成像素坐标系里的二维坐标

——这是正向的感知链路。（至此，机器人完成了“看见”）

但看见不等于理解。要从二维图像恢复三维信息，必须借助深度相机或双目相机提供的深度值，结合内参矩阵进行反投影，将像素重新升维成相机坐标系下的三维点云

——这是逆向的理解链路。

最后，通过手眼标定，将相机坐标系与机器人坐标系统一，点云中的每一个三维点，被翻译成机械臂基座能够执行的坐标

——这是应用的操作链路。

三条链路首尾相接，构成一个完整的闭环。

所以说，当机械臂稳稳抓起水杯的那一刻，本质上是一个坐标，经历了三次精确变换，终于被另一个坐标系下的执行器接住。

所谓“具身”，从来不是简单地给AI装上一副躯体，而是让智能学会在物理空间的坐标系之间自由穿行。所有智能交互的本质，都是一次次坐标的“三向”奔赴。

再比如，上线的VLA模型在仿真里丝般顺滑，部署到真机上却一次次在杯子旁边抓空。你把点云可视化出来看，物体位置明明对；把机械臂末端姿态打印出来，IK也解得漂亮。

那问题出在哪里？

常见的情况之一，问题就出在坐标变换上。相机看到的“前方10厘米”，和机械臂需要运动的“前方10厘米”，可能不是同一个前方。

三维坐标变换，就是解决这个“你以为对上了，其实差着一个坐标系”的问题。它是具身智能算法栈的最底层，也是最先被复杂模型掩盖的那条基础暗线。
