1天前 新趋势：机器人的身体，正在被数据反向设计

作者：Marilyn     出品：具身纪元

最近翻论文，软硬件协同设计（Co-design）这个词的出现频率明显变高，王小龙老师组和舒然老师组几乎前后脚放出了相关工作。也勾起了我的兴趣。

先讲讲为什么这个事情一直都重要？

我们可以举一个现实的例子，比如要设计一个可以抓取洗衣房衣物的末端夹爪。

洗衣房这个场景看起来简单，但要处理不同大小的衣物干湿衣物，对末端设计要求不低。

产品经理先针对要完成任务翻译成一串指标，比如夹持力，负载，是否要防水防碰撞。硬件团队承接需求，设计具体的末端的硬件技术方案。

等本体大致定型，控制和算法团队才开始调试控制策略和模型。但总归会遇到一些corner case，比如光滑得卡在洗衣机桶口的羽绒服，贴在桶壁上可抓取点位很小的袜子。

归因往往很困难，是末端设计不够合理？不够防滑？还是算法应该多做几次尝试或者设计一些动作改变衣物的形态。

团队通常只能把结果带回会议室，讨论，“分锅”，再改动硬件。

样机如果主要是 3D 打印件，一轮修改也许几天就够；换成机加工迭代周期立刻按月算。

这么痛的点，迎来了一些新变化。

小龙和舒然组的文章让我有了新思路。结论先行： 数据可能是一个要改变当下节点的新变量。

Co-design 的三个基本环节

先拆接一下软硬件协同设计。

软硬件 Co-design 的流程，通常由生成器、控制器和评价器三个模块闭环运转。

生成器负责提出本体设计。输入是任务要求，输出则是拓扑、连杆、关节、电机、材料这些设计变量。

控制器负责让设计出的本体完成任务。它的形态可以是一段关节轨迹，也可以是逆运动学、优化控制或者一套学出来的策略。

评价器负责把执行结果变成可以比较的反馈。反馈可以来自真机，也可以来自物理仿真、解析运动学或者可微模型和学习式动力学。衡量的指标通常是成功率、跟踪误差、能耗、碰撞次数和制造成本。

一轮 Co-design 就是三个流程的流转，生成器提出候选，控制器让候选把任务做完，评价器给出反馈。

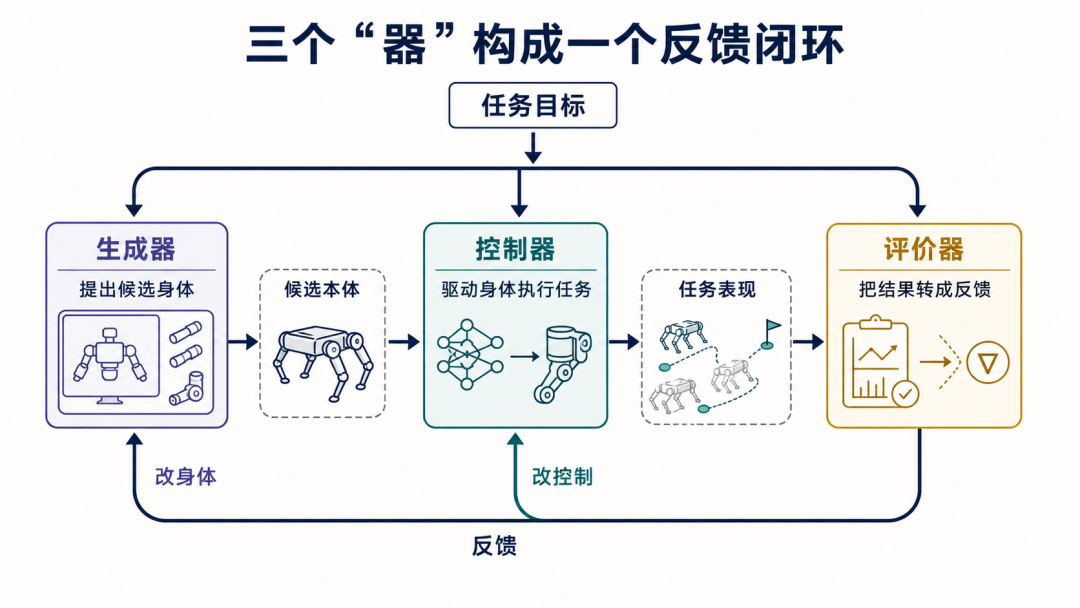

图 1｜三个“器”的关系。生成器提出身体，控制器执行任务，评价器把结果变成反馈。

三个环节：变化与瓶颈

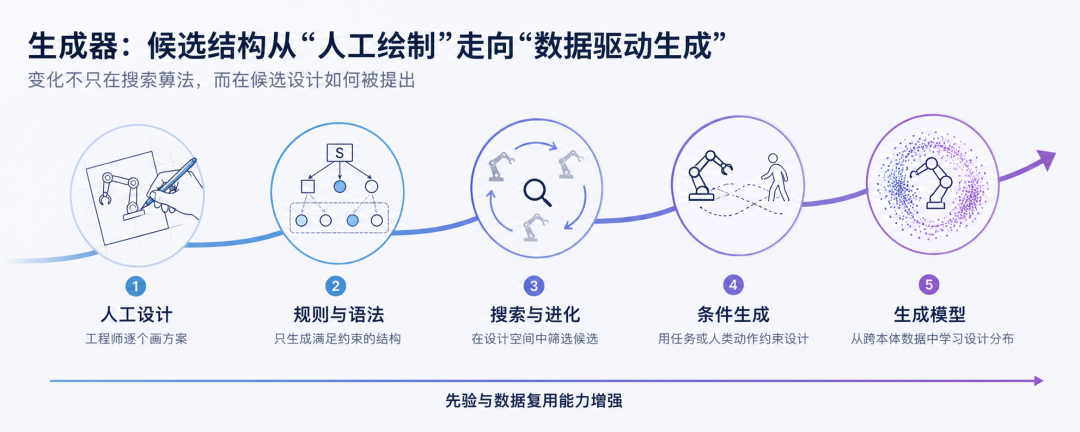

生成器的第一步，是从人工画图走向受规则约束的搜索。

机器人本体的组合空间非常大，如果让计算机随意拼接电机、连杆和关节，组合数量会迅速膨胀，而且大量结果导向的可能是构型不合理的机器人设计，例如分支末端没有执行器，有的两根连杆互不连接。

所以一些工作的做法是由人写出来的语法、模块和边界来限制搜索空间。

MIT RoboGrammar 的做法是先给机器人写一套“语法”。规则规定某类节点可以替换成连杆、关节或者分支，生成器只能沿着合法规则一步步把机器人装配出来。

这有点像语法约束句子，算法仍然能探索大量组合，却不会把完全不合规的零件序列当成候选。RoboGrammar 的贡献，是把工程师心里“什么结构可以成立”的那份先验，变成生成器能直接执行的规则。

Evolution Gym 用体素和材料分布构造软体机器人，走的是相似方向，先定义可组合的设计单元，再让生成器在合法空间里产生身体。

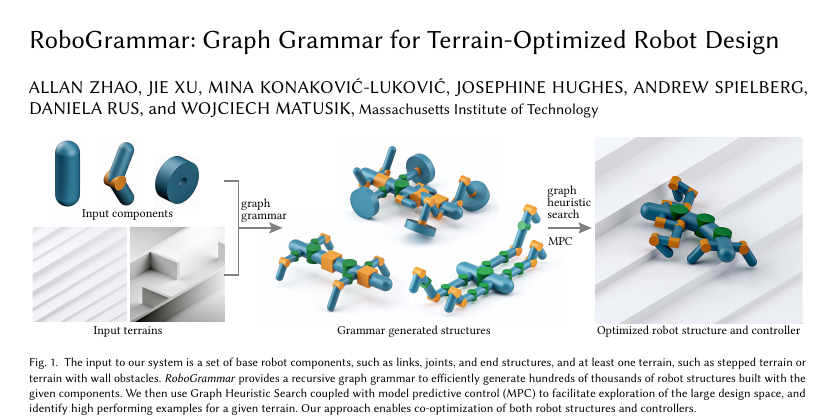

RoboGrammar 图 1（论文原图）

随着搜索空间继续扩大，另一条路线开始出现。研究者不再只靠人工规则限制设计，而是尝试从过去的数据里学习“什么样的身体通常更值得尝试”。学习式生成把过去的任务、结构和运动经验压进模型。新任务来了先提出有希望的候选设计，再用奖励或者梯度做局部精修。后面要讲的两篇论文，都会沿着这个方向走。

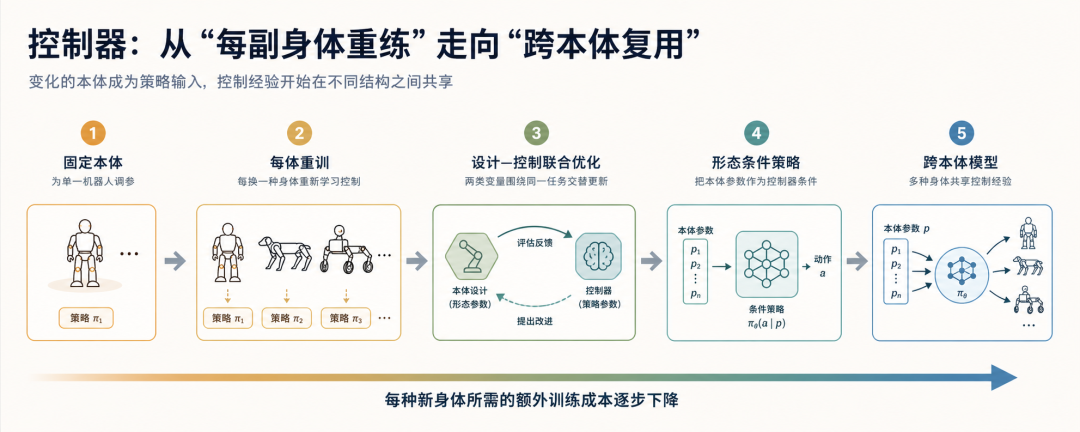

控制器的核心问题，是如何减少随生成器变化的代价。

本体一变，控制问题通常会跟着变。传统 Co-design 经常形成内外两层逻辑。外层负责改变机器人本体，比如选三指还是四指，改臂长或者挪关节位置；内层为对应的本体重新求一条轨迹或者训练一套策略。

假设外层每轮产生 100 种候选设计，而每种设计的控制器训练成本约为 C，那么仅完成一轮评估就可能需要约 100C 的计算开销。随着候选数量和设计维度增加，内层训练很快就会成为整个 Co-design 的主要计算瓶颈。

更棘手的是，候选设计的最终得分同时取决于身体形态和控制器的训练质量：一种原本很有潜力的形态，可能只是因为控制策略尚未充分收敛而被低估，甚至提前淘汰。

不同机器人在过去又难以充分共享训练经验，被淘汰设计所产生的大量仿真数据也随之浪费。当设计参数越来越多时，依靠随机变异寻找优秀形态便越来越像大海捞针，搜索效率会迅速下降。

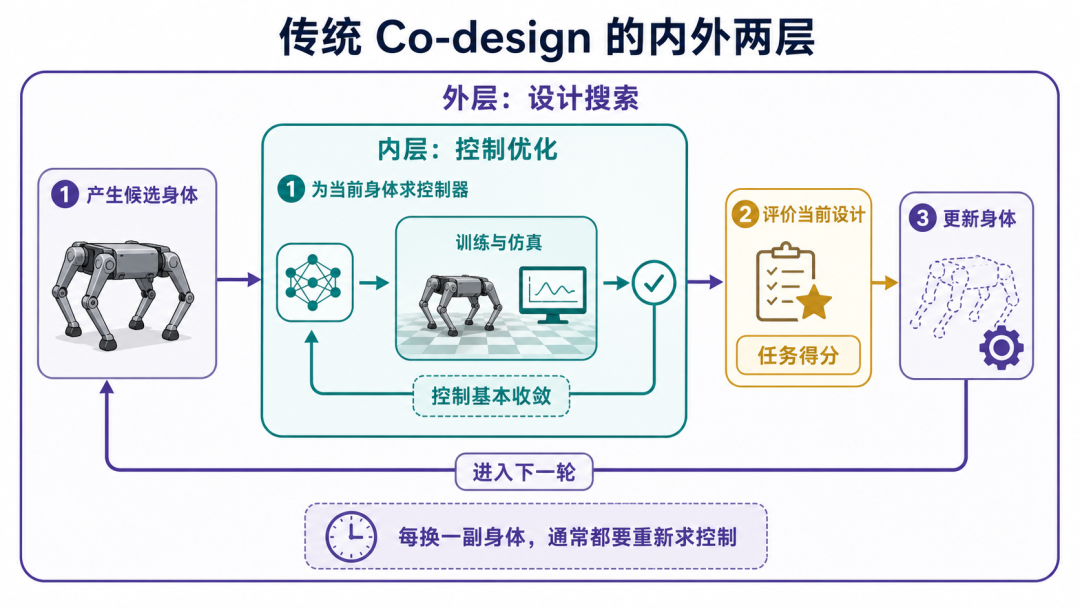

图 2｜传统 Co-design 的内外两层。外层改变身体，内层重新求控制，评价完成后才进入下一轮。

康奈尔Transform2Act 做的是让生成器和控制器联合优化，把机器人设计和控制放进了同一个训练流程。每轮开始时，设计模块先修改机器人的关节结构、腿长和电机力量；设计确定后，控制模块再驱动机器人完成任务。任务结束时得到的成绩不仅用于改进控制方法，也会反过来告诉设计模块，刚才的身体改得好不好。因此，设计和控制虽然不是同时发生，却能围绕同一个任务目标一起学习。

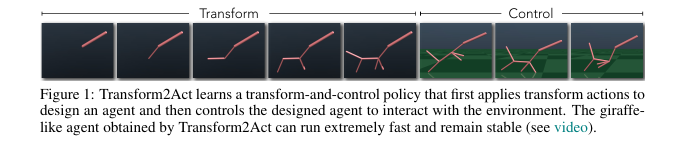

Transform2Act 图 1（论文原图）

另一条路线是让控制经验在不同机器人形态之间复用，避免为每种身体从头训练控制器。MetaMorph把机器人的形态当作 Transformer 控制器的条件，一套策略就能控制训练里见过的多种身体。House of Dextra 把灵巧手表示成手掌和手指模块组成的图，在同一个运动学家族内训练形态条件控制器，再用图神经网络价值模型预测候选设计的潜力，用于排序候选方案；入选的完整设计再交给预训练策略进行仿真评估。

这类工作共同目标都是确保在身体不断变化的同时，控制经验最好不要从零开始。

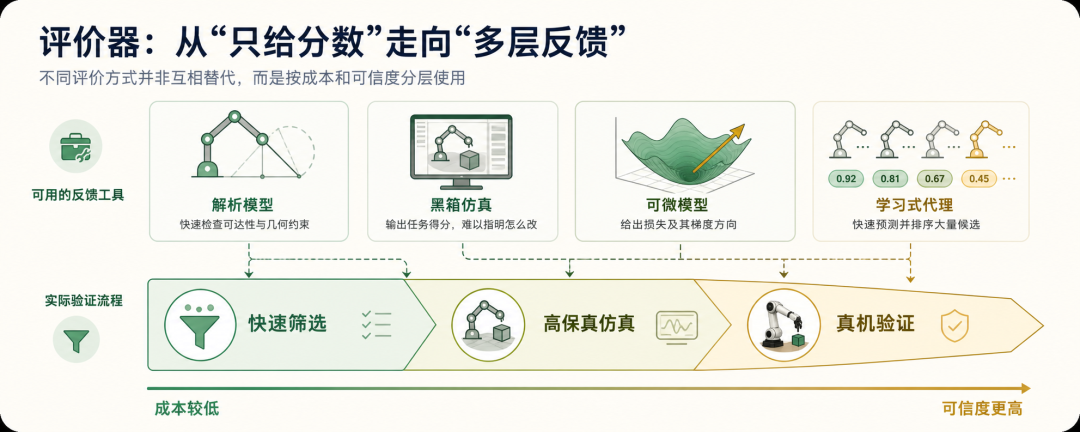

评价器的作用，不只是判断一个设计好不好，还决定算法能否知道下一步应该怎么改。

最直接的办法当然是真机测试：把候选机器人制造出来，让它实际完成任务，再测量成功率、速度或者能耗。但每评估一个新设计，都可能涉及加工、装配和测试，很难支撑大规模搜索。

物理仿真把这一步搬到了计算机中，降低评估成本。但普通仿真通常不直接告诉优化器“连杆应该加长多少”或“关节位置应该向哪个方向移动”。为了找到更好的设计，优化器需要不断修改参数并重新仿真。

可微方法把这层反馈补出来了。它不仅计算任务损失，还能计算损失相对于机器人尺寸、质量、关节位置和控制输入的梯度。梯度说明参数朝哪个方向变化可能降低损失，因此优化器不必完全依靠随机试错。Functional Co-Optimization 将机器人尺寸、质量、运动状态、控制输入和接触力放进同一个轨迹优化问题中联合求解；DiffHand 则构建了可处理接触的可微刚体仿真器，能够对运动学和动力学设计参数计算解析梯度。

学习式模型进一步降低了初步评价的成本。其中，学习式动力学模型预测不同形态在动作作用下如何运动，可以用虚拟轨迹替代一部分环境交互；价值模型则跳过完整运动过程，直接根据机器人结构预测其任务表现。Data-efficient Co-Adaptation、RoboGrammar 和 House of Dextra 分别利用已有经验、图搜索启发函数或设计价值网络，把评估预算优先分配给更有潜力的形态。但这些预测主要用于筛选和排序，入选设计仍需经过高保真仿真或真机验证。

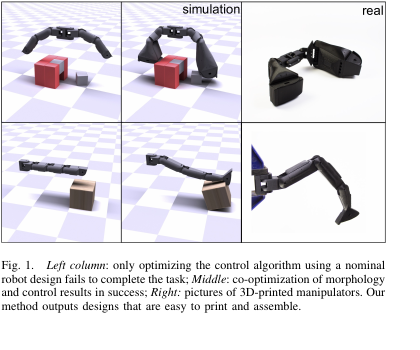

DiffHand 图 1（论文原图）

规则生成缩小了合法设计空间，跨本体控制器减少了重复训练，可微模型和学习式代理则让评价更便宜、更有方向。三个环节都在尝试解决同一个问题：身体每变化一次，怎样避免整套控制与评价从头再来。

接下来两篇工作的变化更进一步。数据开始直接进入“身体应该怎样生成”这件事本身。一篇把人类动作当作硬件设计需要覆盖的目标，另一篇把大量跨本体运行经验压进生成与动力学模型。

Generating Robot Hands：用人类动作约束硬件生成

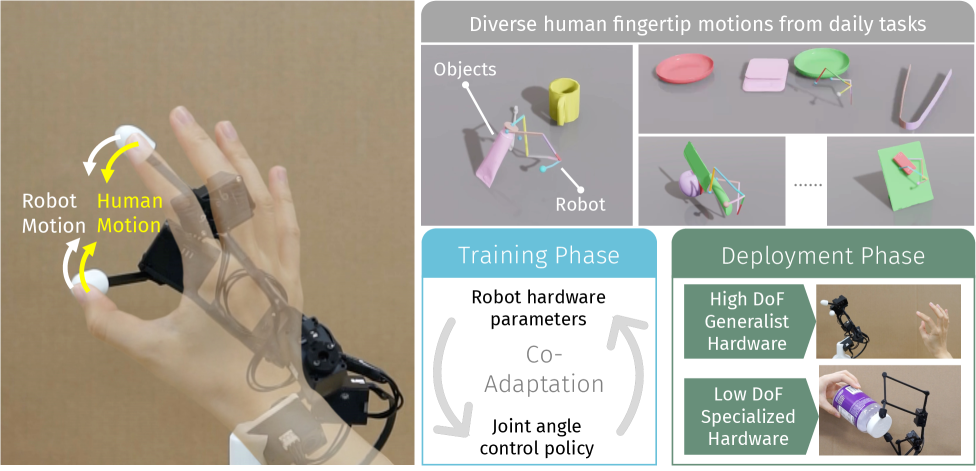

Generating Robot Hands from Human Demonstrations由 UC San Diego和 Amazon Frontier AI & Robotics合作，是小龙老师的新作品。

论文的问题意识是：之前的流程是先有一副固定的灵巧手，再想办法把人的动作重定向过去。但如果末端设计天然有缺陷，再复杂的控制也很难弥补这段结构差距。于是团队反过来思考，给定人类拇指和食指的运动轨迹，能不能不再问“这副手怎么模仿人”，而去问“什么样的手本身就更适合这些动作”？

论文用了 OakInk 里 627 段人类操作序列，超过 400 万帧数据，把腕部坐标系下拇指和食指的三维指尖轨迹当成设计条件。

生成器不必在所有可能动作和所有可能结构上同时探索，只要针对真实人类操作里出现过的那部分运动分布去找合适的身体。

人类数据在这里首先不是控制器的训练材料，而是硬件设计需要覆盖的目标分布。

系统把机器人手写成连杆长度、关节方向等硬件参数，同时为候选结构求一段关节轨迹。可微前向运动学根据身体结构和关节运动计算双指的实际轨迹，再与人类目标轨迹比较。误差沿计算链反向传播，同时修改关节轨迹、连杆长度和关节方向。

当然，在让损失最小化的过程中，为了避免优化出“轨迹能跟上、结构却没法用”的手，还加入了轨迹平滑、设计正则、自碰撞和关节限制等约束。

有意思的是，同一套方法最后导向了两种不同的设计哲学。

通用6自由度手把整套人类动作数据都作为目标，寻找一副尽可能覆盖广泛双指运动的结构。任务定制型3自由度手只服务某一类轨迹，不追求什么都会，而是尽可能少用电机，把稳定的协调关系直接固化进机械结构。后者用到了 Bennett 空间四杆 mimic 关节。

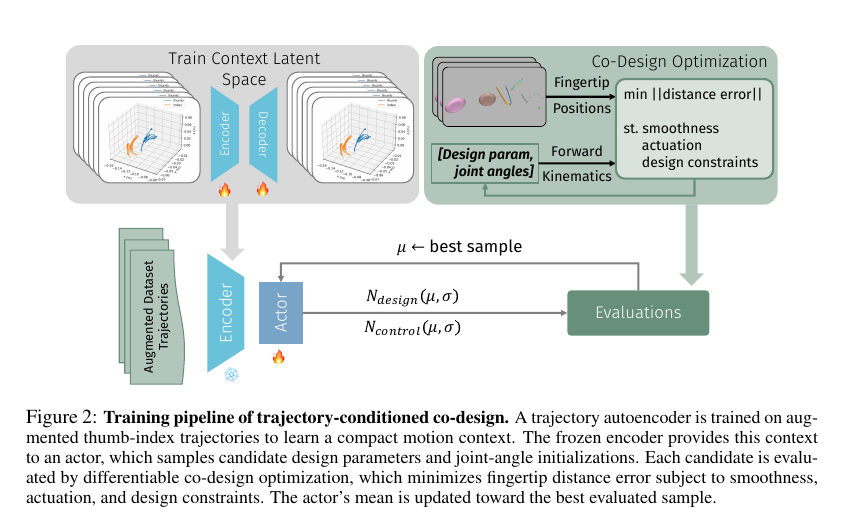

论文图 2｜Generating Robot Hands 的轨迹条件生成流程

既然可微优化已经能设计手，为什么论文还需要 actor？

对全驱动手，这套可微优化可以直接运行；但到了带机械耦合的低自由度手，事情变难了。Bennett 机构改变了整个可达空间，优化问题高度非凸，同一个目标从不同随机初值出发，最后可能掉进完全不同的局部解。作者因此额外训练了一个轨迹条件 actor。它并不直接输出最终机器人手，而是看完目标轨迹后，先提出一批更有希望的硬件和关节轨迹初值，再交给后面的可微优化精修。

训练时，每个候选初值都先跑一小段真实的可微优化，再根据最终跟踪和机构约束打分；表现最好的那个初始值反过来监督 actor。于是 actor 学到的是“这种动作从哪里开始搜更容易找到答案”。

这一步主要解决搜索效率。由 actor 提出初值、再进行可微精修的完整生成流程，约 30 分钟就能得到高质量设计；纯 CEM 搜索运行约 5 小时，仍未达到相当水平。

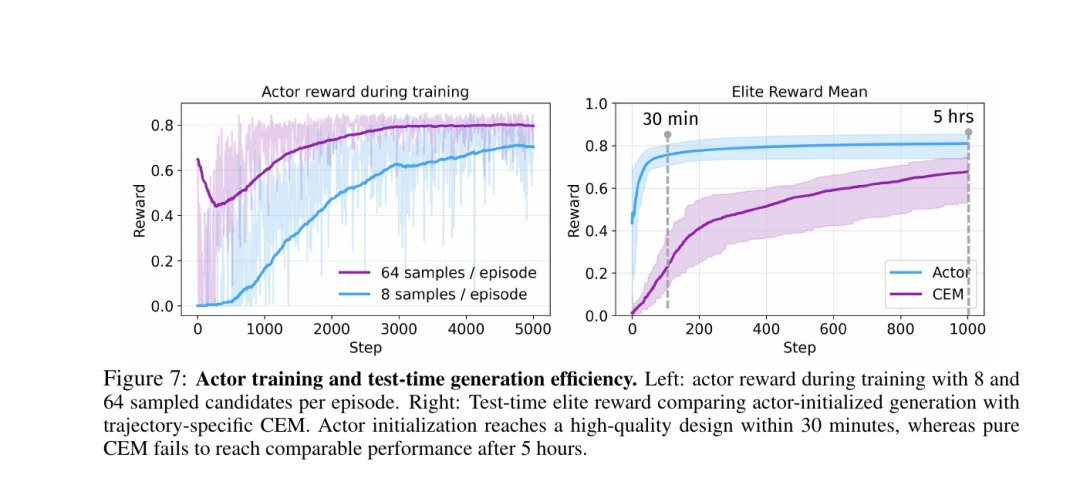

论文图 7｜生成效率：30 分钟 vs. 5 小时

这篇论文还有一个刻意的取舍，控制和评价都没有做复杂。 设计阶段联合优化出来的关节轨迹并不是部署时要照抄的动作脚本，它只是用来检验这副结构是否存在可行运动；硬件真正造出来以后，作者仍然用简单的逆运动学实时控制。

评价器也没有额外训练 reward model。它主要判断双指位置轨迹能否被候选结构复现，再用碰撞、关节限制等约束排除明显不可行的设计。论文选择了一条很克制的路线：保持部署控制器简单，把更多任务适配能力交给本体结构。

当身体开始适配动作，结果会怎样？

实验首先验证，根据人类动作反向设计出来的手，确实更适合这批运动。 作者生成的 6 自由度通用手，在整套人类动作数据上的总体指尖误差只有 0.24 毫米，1 毫米误差内的覆盖率达到拇指 95.38%、食指 98.19%。对比来看，同为 6 自由度的 XHand 总体误差是 7.40 毫米。更值得注意的是，作者生成的 5 自由度手误差仍有 2.84 毫米，到了 6 自由度骤降到 0.24 毫米，这个跳跃非常像是，身体一旦跨过某个结构门槛，原本够不到的一大片运动空间突然被打开了。

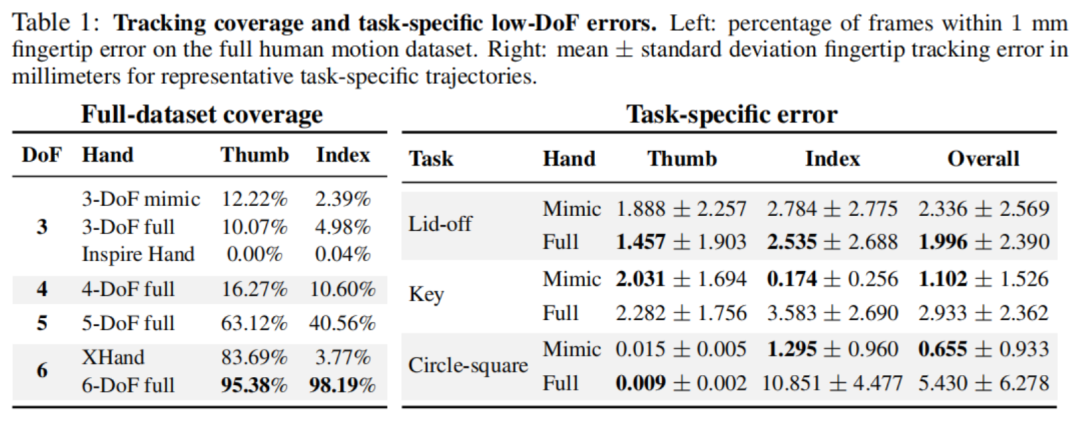

论文表1｜3→4→5→6 DoF 的误差变化

低自由度实验则说明，有些控制复杂度可以直接写进机械结构。 插钥匙轨迹上，普通 3 自由度全驱动结构的误差是 2.93 毫米，mimic 设计降到 1.10 毫米；在“一根手指画圆、另一根画方”的轨迹上，误差更是从 5.43 毫米降到 0.66 毫米。当然 mimic 并不是所有任务都更好，比如较接近平面圆周运动的拧盖子任务，两种结构表现接近。也就是说，机械耦合的价值取决于目标动作本身有没有稳定的几何规律。

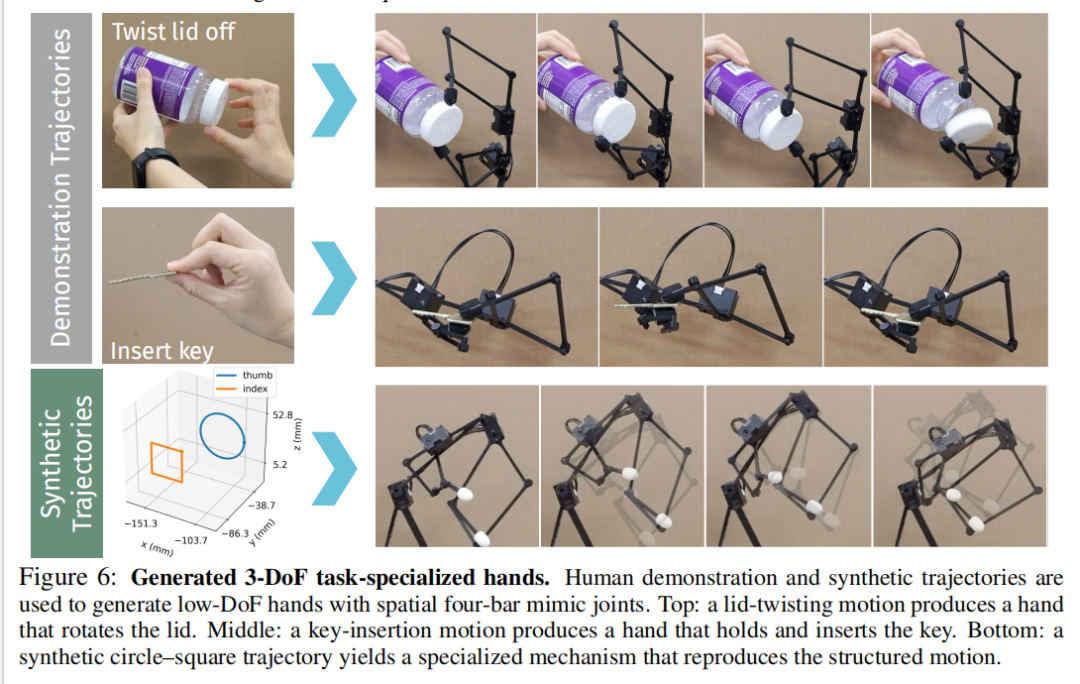

论文图6｜拧盖子、插钥匙、circle-square 三种目标轨迹和对应生成的 mimic 手并排展示

最后作者把优化结果真正做成了硬件。生成的 6 自由度手可以实时跟随人类双指遥操作、夹起并移动薄餐巾，也可以执行“一指画圆、一指画方”的编程轨迹。这个实验至少说明，前面的优化结果已经能够继续走到制造—装配—IK 控制—真机执行这一整条链路里了。

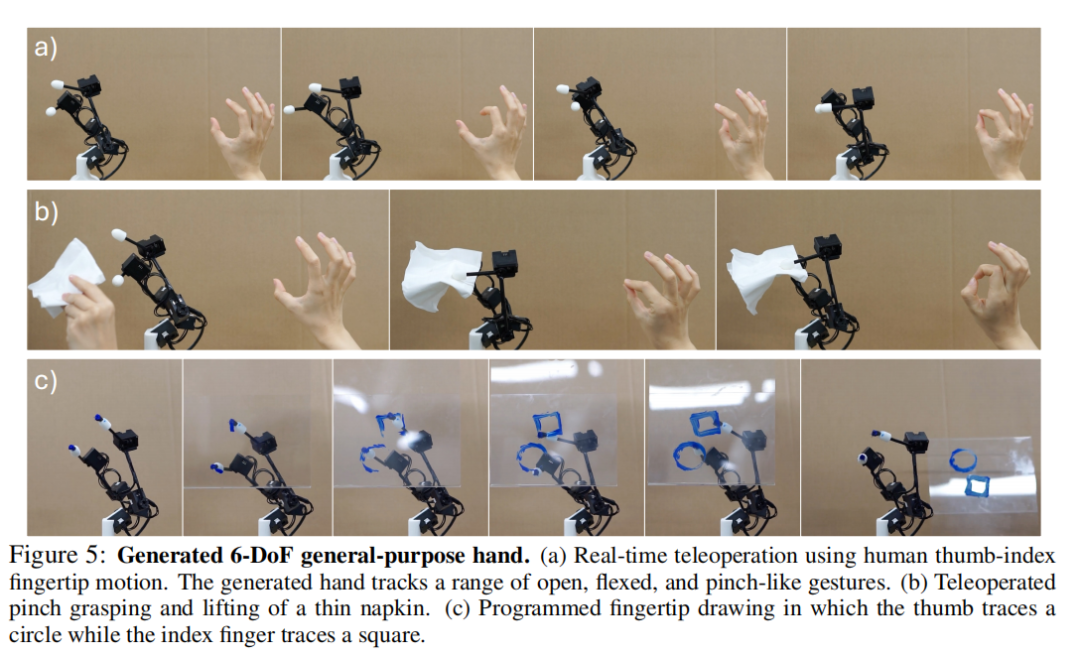

论文图 5｜生成的 6-DoF 通用灵巧手：实时遥操作、薄餐巾抓取与双指几何轨迹。

当然，这里的“灵巧”仍然主要指双指运动学覆盖。论文没有直接解决接触力、摩擦、完整手掌几何和柔顺材料问题，设计空间也限定在双指树形结构和 Bennett 四杆机构里。位置轨迹跟得准，还不能等同于复杂抓取一定成功。

Generating Robot Hands 给出了一个边界清楚的答案。研究者先规定双指手的机构家族，再用可微运动学寻找最适合目标动作的参数。人类数据开始塑造硬件，但搜索语言、结构边界和评价方式仍然高度任务定制。

如果希望把这件事从“一类灵巧手”扩展到机械臂、四足、移动双臂甚至更多机器人本体，就会碰到另一个问题：不同机器人连表示方式都不一样，生成、控制和评价又各用一套模型，怎么才能把这些经验真正放到一起？

这正是 Transformer Transformer 接下去要解决的问题。

Transformer Transformer：让三种角色使用一种机器人语言

Transformer Transformer 由 Huy Ha、Karen Liu 和 Shuran Song 共同完成，作者来自 Stanford University 与 Columbia University。

标题是一个双关，第一个 Transformer 说的是会改变身体的机器人，第二个才是模型架构。

论文的问题来自 UMI一类与最终部署本体相对解耦的采集方式。人类使用便携装置记录目标末端轨迹，采集时不必先确定最终由哪一种机器人执行。

虽然轨迹本身与本体无关，执行效果却高度依赖本体，同一条动作换到不同机械臂上，可达性、奇异位形、关节速度和跟踪误差全都不一样。过去这件事常被归为策略迁移不稳定，论文把它改写成了一个设计问题。能不能让目标运动反过来决定什么样的机器人更适合执行它？

此前的生成器之所以很难继续放大，一个重要瓶颈正是机器人表示。

生成模型需要见到大量不同的机器人，而传统 MJCF 这类格式最初是为人类编辑和仿真器加载设计的。同一套几何关系可能有多种坐标写法。一个零件的位置可以一部分写在父节点上，另一部分写在子节点上；只要最终组合结果相同，落到 Transformer 眼里，两个实际相同的机器人会呈现成差异很大的 token 序列，模型只好去学一批并不增加任何物理信息的等价写法。

RoboToken 就是为此提出的。

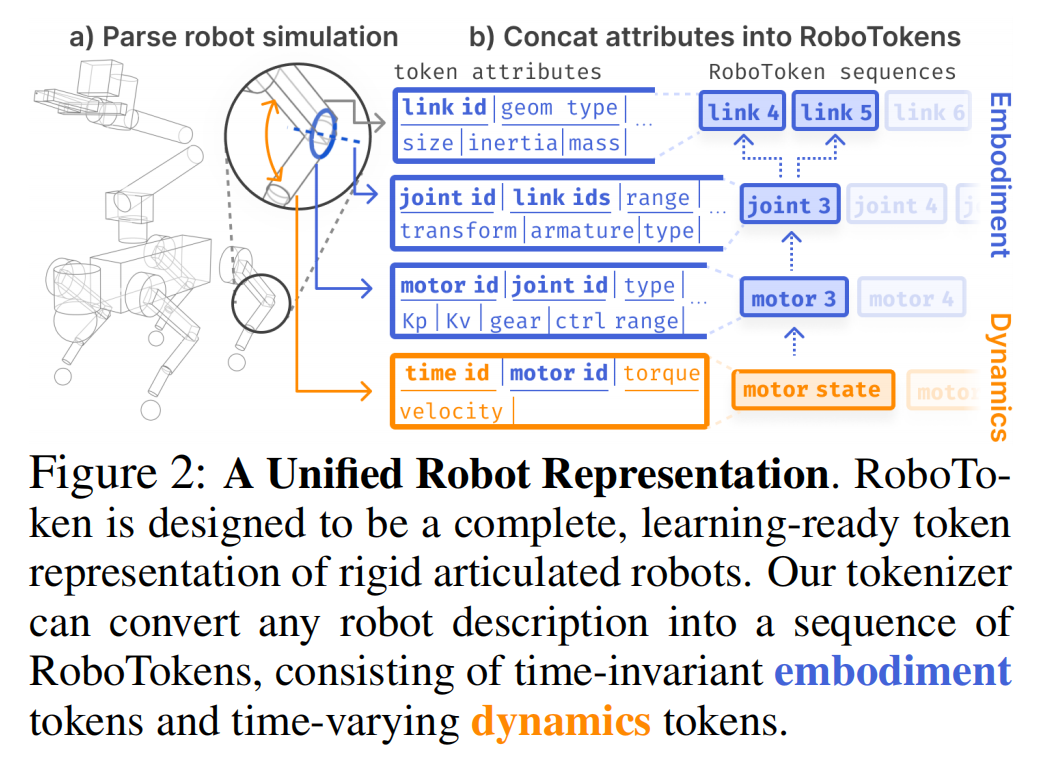

机器人被表示成五类本体 token：连杆、固定关节、滑动或转动关节、球关节和电机；状态与动作则写成连续 token。连杆编号、关节编号和时间步编号保存拓扑与时间关系，统一的坐标变换约定在预处理阶段折叠冗余变换、重新计算惯量，让“机器人长什么样”和“它怎样运动”能够进入同一个连续表示空间。

时间不变的 embodiment tokens，描述“机器人长什么样”； 随时间变化的 dynamics tokens，描述“机器人现在怎么动”

这种表示并不只是把 MJCF 换成更短的文本，它改掉了三个模块交换信息的方式。生成器可以直接生成连杆、关节和电机 token，动力学模型可以在同一条序列上预测后续状态，控制器则可以根据本体、当前状态和目标补全动作。在 MuJoCo Menagerie 的 11 种机器人上，RoboToken 用 28 到 101 个 token 描述本体，比对应的 MJCF 文本紧凑 27 到 110 倍。

有了统一表示，论文采用扩散 Transformer（DiT）作为核心网络。通过改变训练时被遮住的 token 和提供的条件，同一种架构可以承担多种角色：

给出目标运动、遮住本体和未来运动，它就是生成器，从噪声里逐步恢复连杆、关节、电机、惯性以及相应的动力学 token。

给出本体、当前状态和目标、遮住动作，它就是控制器，预测专家动作。

让它去补全状态和动作序列，它又变成学习式动力学，为评价器提供候选身体可能走出的轨迹。

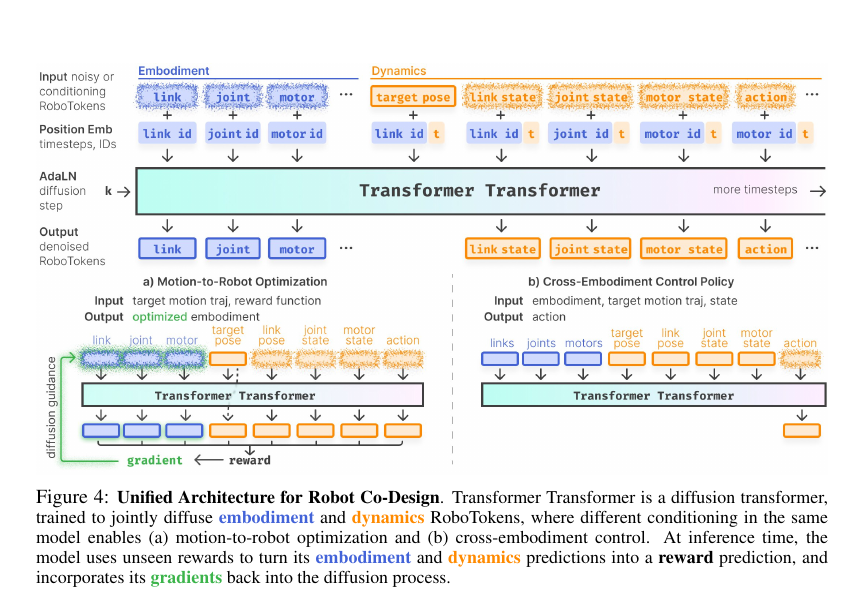

论文图 4｜Transformer Transformer 的统一架构：本体、状态与动作都写成 RoboToken，同一 DiT 在不同条件下承担生成与跨本体控制。

支撑这套做法的是大规模跨本体数据。

在任务先验方面，数据包含利用 UMI 夹爪（基于 ARKit 空间追踪）自采的 76 条单臂日常操作轨迹（其中 56 条用于训练，20 条用于验证），涵盖投掷、拧螺丝、开抽屉和擦洗等技能，以及开源的 UMI 双臂洗碗演示轨迹；

在仿真数据方面，团队利用程序化设计空间生成大量本体，再由控制器产生状态和动作轨迹。38 万种 ViperX 构型、380 万段回合和约 20 亿个时间步都来自 MuJoCo 仿真。四足空间包含 13 万种构型、130 万段回合和约 5 亿个时间步；移动双臂空间包含 5000 种构型、5 万段回合和约 6900 万个时间步。

这些数据让模型学习身体、目标运动、状态变化和控制动作之间的联合分布。它得到的并非一份显式设计规则，而是一种经验先验：什么样的身体与运动组合通常合理，改变本体以后，执行代价可能怎样变化。

真正把反馈送回生成过程的是 Dynamics Self-Guidance。每一步扩散里，DiT 不只预测下一步怎样去噪，同时也预测候选身体的运动。外部可微奖励按预测轨迹打出分数，奖励梯度穿过轨迹和噪声预测，作用到本体 token 上，改变下一步的生成方向。

ALOHA 换了一副更适合甩布的身体

传统方法在外层生成身体，在内层求控制、运行仿真，得到结果后才进入下一副身体。Transformer Transformer 在推理阶段同时生成本体 token，并预测候选身体的状态和动作，再用奖励修正下一步扩散。多条扩散链可以在 GPU 上批量运行，模型也能并行处理从回合中抽取的时间片。

原来按候选串行进行的部分生成与评价，由此变成模型内部的批量预测和修正。

从效果上来说，整体的速度提升了。

由于采用了非自回归的时间轴并行表示（8 个时间步并行推理），模型不需要像进化算法那样去顺序推演几千步的仿真。这使得模型在 GPU 上并行生成和评估 128 个形态的速度，比 CMA-ES 进化算法在 CPU 串行评估 5 个候选还要快得多

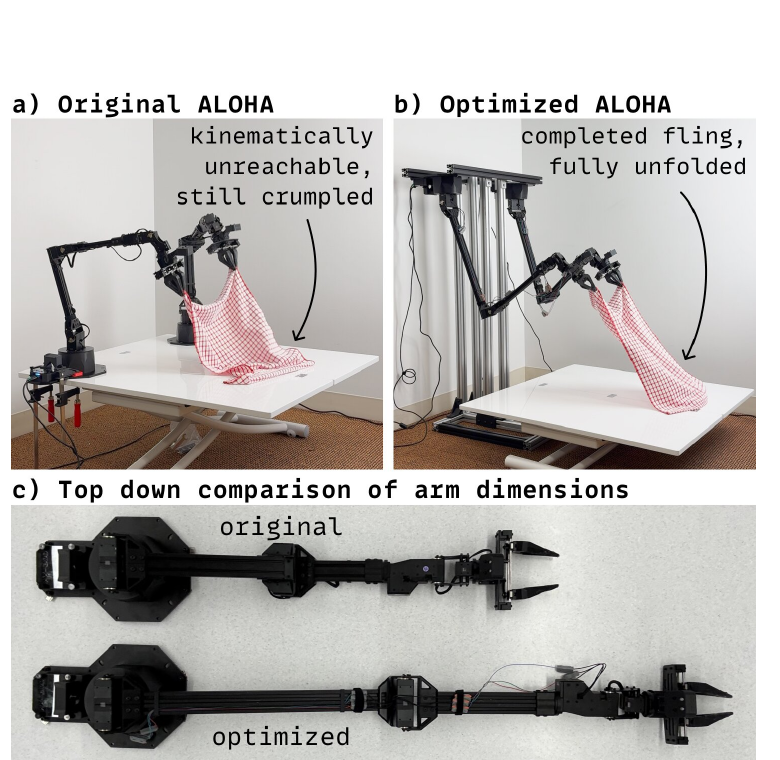

模型重新设计了 ALOHA 双臂机器人的安装方向和连杆，位置跟踪误差从 13.0 厘米降到 3.5 厘米，降幅 73%，最大关节速度从 2.57 rad/s 降到 1.82 rad/s，降了约 30%。倒装的手臂改变了甩布动作可用的工作空间，也把电机的速度压力减了下来。

论文图 9｜原始 ALOHA 与优化后 ALOHA：安装方式和连杆尺寸改变后，甩布轨迹能够完整展开。

两篇论文，都用了数据驱动的思路

Generating Robot Hands 把超过 400 万帧人类手部运动直接写进硬件优化目标，用数据规定一副手需要覆盖哪些动作；它保留简单的逆运动学控制，并在边界清楚的双指机构家族中寻找答案。Transformer Transformer 则先用大量跨本体仿真数据学习身体、状态和动作的联合分布，再以人类末端轨迹和新的奖励作为推理条件，生成更适合当前任务的机器人。

前者证明行为数据能够直接塑造一类硬件，后者尝试把分散在不同本体上的设计与控制经验压进可复用模型。两条路线共同指向同一个变化：数据不再只用于训练机器人的“大脑”，也开始规定身体需要具备什么能力，并参与判断身体应该怎样改变。

为什么软硬件协同设计有了新变量

软硬件协同设计对于具身来说尤其重要，因为人形机器人和通用操作机器人的本体形态还远没有定型。

如果说工业机械臂已经形成相对稳定的结构平台，算法通常在既定硬件边界内优化；人形机器人以及灵巧手仍在成本与能力间探索构型的平衡。

软硬件协同的本质难题司机搜索空间巨大，带来的生成、控制以及评价的困难。一切人工的规则。都会成为苦涩的教训。

而大规模的数据，无论是采集的数据还是仿真的数据都让这个事情开始有了眉目。

无论是小龙组的人类视频，还是舒然和Karen的UMI、仿真数据以及本体的统一表征，都是很好的尝试。

更重要的是，与最终本体相对解耦的采集，又把数据生产提前到了机器人定型之前。

本体的设计不仅与模型与部署相关，还与采集紧密相关。如果不能在Day1用更科学高效的方法设计，后果就是牵一发而动全身。这更需要倒逼团队去协同设计。

过去的问题是如何让算法适应一台已经造好的机器人。

数据驱动的 Co-design 开始追问，面对这些任务和数据，机器人究竟应该拥有怎样的身体。
