聊聊 VLA的数据流 ，也就是一张相机图像、一句操作指令，怎样一步步变成机械臂的动作。

桌上有一块红积木和一个盒子，让机器人把积木放进去，它收到的是图像像素和一句“把红积木放进盒子”。可到了执行时，需要给出的却是七个关节的位置，以及夹爪要开多大。

这次把 VLA 里面的处理过程画成了三张图：先准备输入，再经过网络，最后输出动作。图里采用动作查询和线性动作头，前后的数据尺寸可以一路对应。

这段不到两分钟的动画，展示了完整过程。

第一张图：图像和指令如何变成 token

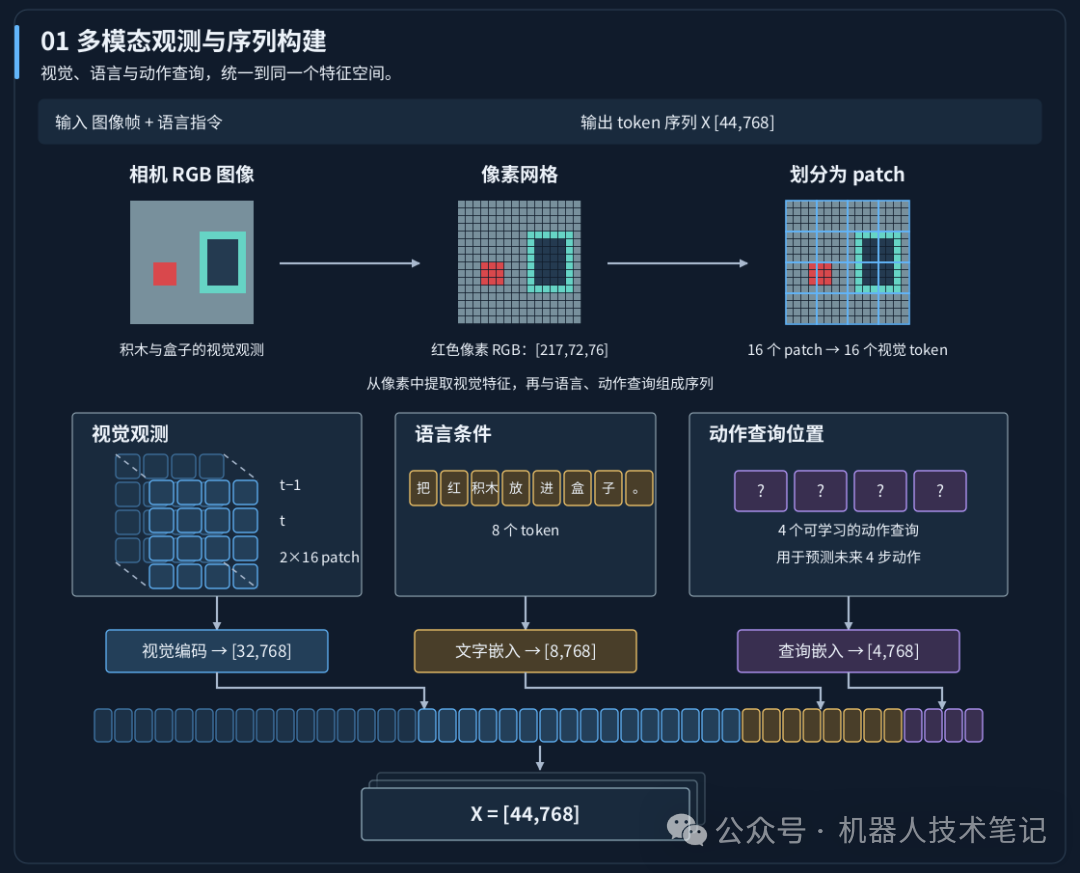

图1｜图像分块并编码后，与语言和动作查询拼成 token 序列。

放大相机拍到的图像，红积木、盒子和桌面都是像素。图中一个红色像素的值是 [217,72,76]，三个数分别表示红、绿、蓝的强度。

要从这些像素里提取有用的信息，先把相邻像素分成小块，也就是 patch，再送进视觉编码器。编码后，每个图像块变成一组特征数值，作为视觉 token 进入后面的网络。图里的一个蓝色小格，背后就是这样一串数。

这里用了前后两帧图像，每帧 16 个 patch，编码后合计 32 个视觉 token。每个 token 按 768 个特征值来画，这部分数据就是 [32,768]：32 组，每组 768 个数。

文字也要转成数值。“把红积木放进盒子”经过分词和嵌入，在图里用 8 个语言 token 表示，每个同样是 768 维，得到 [8,768]。实际怎么划分这些文字，由模型的分词器决定。

紫色的 4 个格子则是动作查询。它们起初是一组可学习的特征，会和图像、语言一起进入网络。我们打算预测未来 4 步动作，因此放了 4 个查询，等网络处理完，再从这 4 个位置取出结果。

把 32 个视觉 token、8 个语言 token 和 4 个动作查询拼起来，一共 44 个，每个 768 维。接下来送进网络的，就是这份 X [44,768]。

第二张图：Attention 和 MLP 如何处理信息

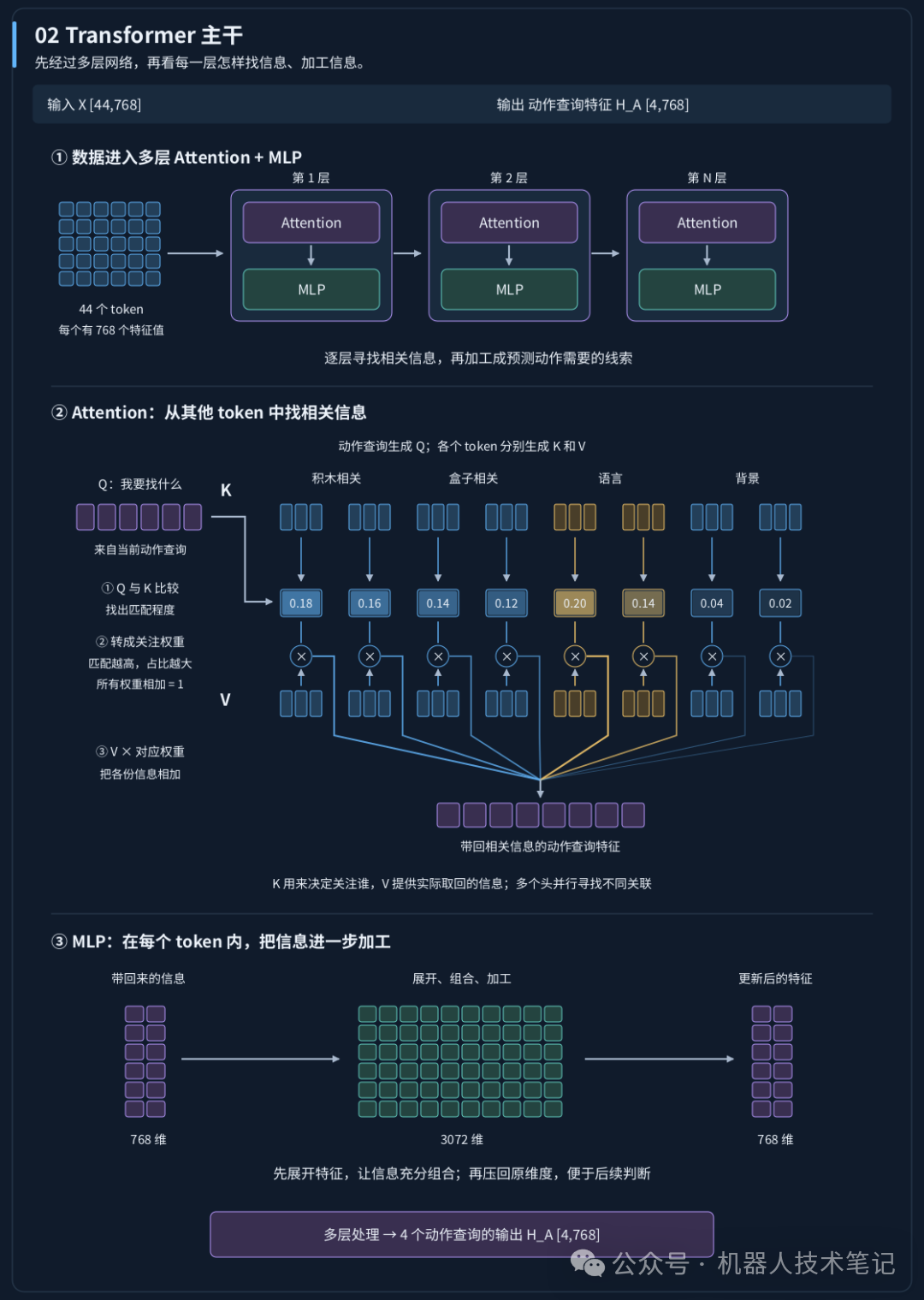

图2｜Attention 根据 Q/K 匹配结果读取 V，MLP 继续加工特征，经过多层处理得到动作线索。

输入准备好了，接下来要让动作查询读到图像和指令里的信息。比如积木与盒子的位置，都与这次动作有关。

这些 token 会经过多层 Attention 和 MLP。Attention 先负责在 token 之间读取信息。

拿一个动作查询来说，它会生成向量 Q，表达当前要找的信息；其他 token 生成 K 和 V，其中 K 用来与 Q 比较，V 是实际取回的特征。

Q 与各个 K 算出匹配分数，再把分数转成权重，就知道每份 V 要占多少。

比如某份 V 的权重是 0.20，另一份是 0.04，它们都会参与计算，但占比不同。分别乘上各自的权重，再把结果相加，就得到了这次 Attention 取回的信息。图中的数值是为了把这个过程画出来；真实权重由模型计算，所有权重的总和为 1。

多个注意力头会并行做这件事，再合并结果。它们各自关注哪些特征，由训练形成。

信息取回来之后，MLP 接着加工。它在每个 token 内部，把特征展开、组合，再压回原来的长度。比如图里的 768 维先展开到 3072 维，经过非线性变换，再回到 768 维。虽然前后都是 768 个数，内容已经更新了。

Attention 在 token 之间读取信息，MLP 的这一步计算则分别发生在每个 token 内部。

每经过一层，动作查询的特征都会更新。取出最后一层那 4 个查询位置的结果，就得到 H_A [4,768]，交给动作头。

第三张图：模型如何输出关节和夹爪动作

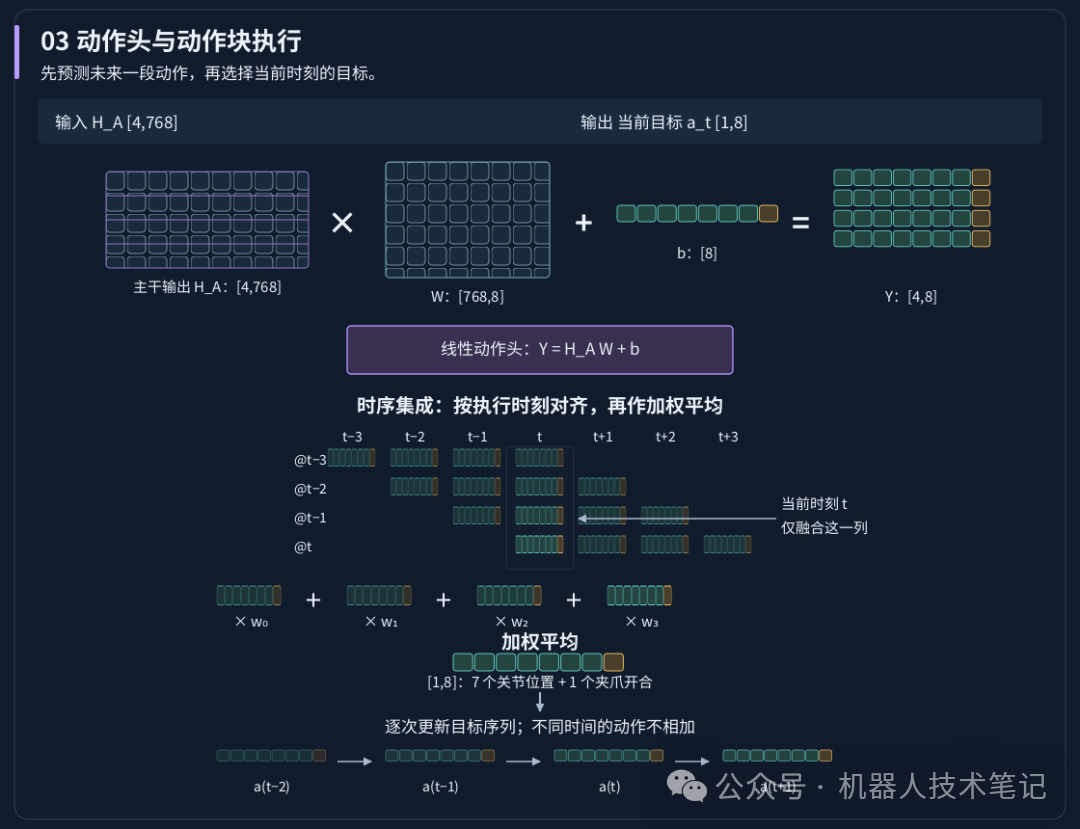

图3｜动作头生成未来动作块，再将同一时刻的预测融合成关节位置与夹爪开合目标。

动作头要把刚才的特征换成关节和夹爪的目标。图中的线性动作头通过训练得到的参数，把一个查询的 768 个特征值变成 8 个动作数值。4 个查询得到 4 行，每行对应未来一步，合起来就是 [4,8] 的动作块。

一行里的前 7 个数，是七个关节的位置目标；第 8 个数，是夹爪的开合目标。

单看某一个时刻，动作便是 [1,8]。其中的 8 表示七个关节和夹爪这八个通道。

一次预测未来几步，就是动作分块，ACT 等机器人策略也采用了这样的做法。不过，算出了几步动作以后，机器人还可以继续看新图像、重新做预测。

前后几次预测因此会有重叠。上一刻预测的“下一步”，和这一刻预测的“当前步”，指向同一个时刻。由于观测更新了，两次算出的目标可能略有差别。

图里把这些预测排在一起，紫色竖框圈出的就是当前时刻 t。采用时序集成时，对这一列加权平均，就能得到现在要执行的 a_t [1,8]。

这一步只合并指向 t 的预测，t＋1、t＋2 的动作仍各自保留。

相机继续送来新图像，模型便能据此更新动作目标。目标交给后续控制系统，经过轨迹处理和关节跟踪，机械臂才实际动起来。

这三张图里的数据流可以连成一条：

图像像素和语言 → token 序列 → 动作查询特征 → 动作块 → 当前动作目标。

像素和文字经过编码进入网络，动作查询从中读取信息，再经动作头转换为关节与夹爪目标。随着新的观测进入，同样的流程继续运行，下一次动作也随之更新。
