2025-08-20 打破传动矛盾三角，摆线关节撕开人形机器人 “性能枷锁” ！

作者：韩卓洋   出品：机器人产业应用

长期以来，机器人关节传动始终被困在"精度-负载-寿命"的三角矛盾中：追求高精度的谐波减速器容易因柔轮断裂失效，强调承载能力的行星齿轮又难以控制背隙误差，而频繁的启停冲击更会加速两者的老化，摆线关节的崛起改写了人形机器人发展的游戏规则。本文揭秘摆线关节的结构优势，盘点摆线传动技术市场玩家，进而拆解降本路线，为业界提供参考。

核心要点

• 摆线关节的结构优势揭秘

• 摆线关节技术玩家大盘点

• 车规级降本策略实践

01

三角矛盾的破壁者：

摆线传动的结构优势

不同于传统齿轮的渐开线啮合，摆线轮与针齿的共轭曲线形成多齿接触，输入轴带动偏心套旋转时，摆线轮的曲线齿廓会同时与针齿壳上的数十个针销啮合，将力均匀分散到整个接触面上，这种结构带来以下三大优势：

精度与抗冲击共生：禾川摆线关节通过独特齿形设计实现1弧分的背隙精度（相当于钟表秒针跳动1/60的角度），同时能承受5倍额定负载的瞬时冲击，彻底打破"高精度必弱不禁风"的行业认知。

| 从10N·M到140N·M的额定扭矩覆盖，5倍额定过载能力，满足人形机器人各关节动力传输

动力与轻量化平衡：动易科技PhyArc150关节能够以0.2kg实现530N·m扭矩。摆线轮采用航空级钛合金粉末冶金工艺，比传统钢质材料减重42%，3D打印的镂空蜂窝结构去除冗余材料却保持刚性。偏心套采用铝合金与碳纤维嵌套结构，旋转惯性降低35%，配合双编码器补偿重心偏移，高速运转仍保0.1mm级精度。这种"减重+控稳"策略，让机器人续航延长40%以上。

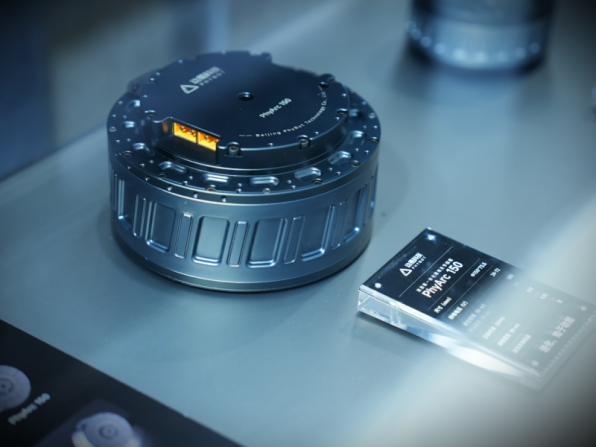

|PhyArc150摆线关节峰值扭矩超530N·m

寿命与可靠性突破：多齿啮合将磨损分散到每个接触点，配合车规级材料工艺，摆线关节的无故障运行时间（MTBF）达到10万小时，是传统谐波减速器的5倍以上。

02

玩家图谱：谁在领跑摆线革命?

2.1

动易科技：

垂直整合的创新者

PhyArc系列准直驱摆线关节模组，融合高精度摆线传动、自研力矩电机与双编码器，实现1弧分背隙精度与5倍过载能力。PhyArc150以530N・m峰值扭矩支持机器人负重深蹲，1kg重的PhyArc102凭200N・m/kg扭矩密度提升肢体响应速度40%。"硬件适配AI算法"的理念，让搭载25个摆线关节的PHYBOTC1完成投影交互，重塑服务机器人交互边界。

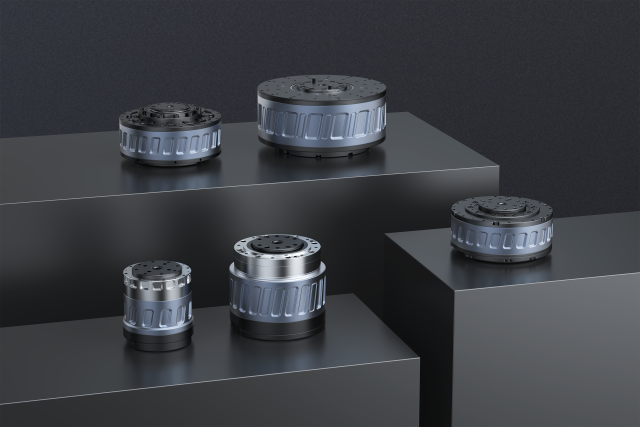

|动易科技PhyArc系列摆线关节模组

2.2

禾川：

全栈自研的攻坚者

摆线关节模组以10-140N・m全扭矩覆盖，适配从手指拧瓶盖到髋关节负重行走的场景。模块化设计使其如"乐高积木"般快速组装，某协作机器人厂商采用后研发周期缩短30%。低背驱扭矩特性更让机器人跌倒时自然缓冲，提升人机交互安全性。

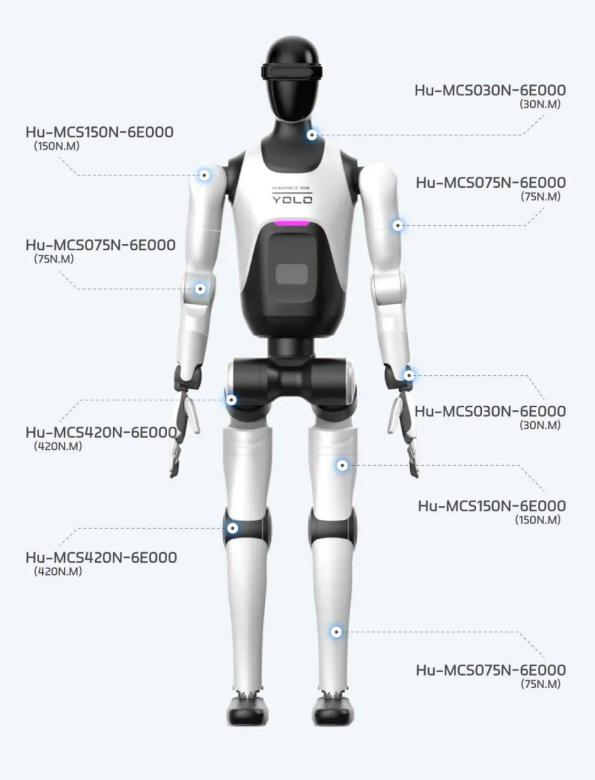

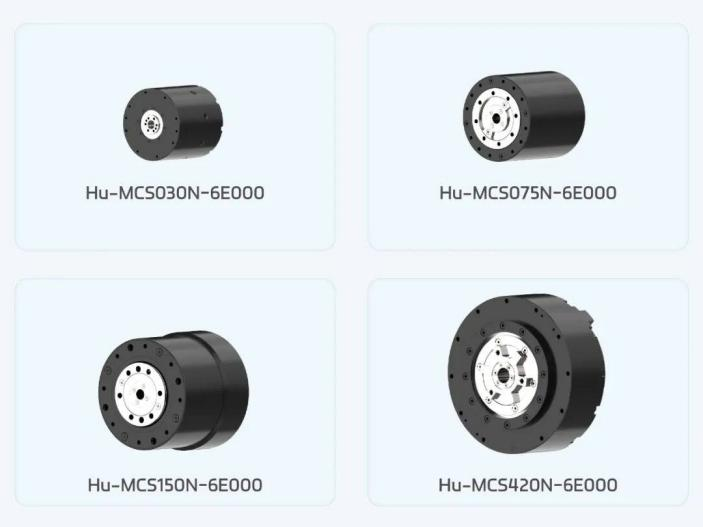

|禾川摆线关节执行器覆盖不同负载等级的系列型号，用数据印证“全栈优势”

2.3

智同科技：

精密制造的垂直深耕者

CHR系列摆线关节通过电机减速器一体化设计，将0.1mm级精度融入脊柱手术机器人控制，多齿啮合结构确保器械接触骨骼时稳定输出，避免传统关节卡顿误差。这种"动力与精度零妥协"的特性，使其成为微创外科机器人核心动力单元。

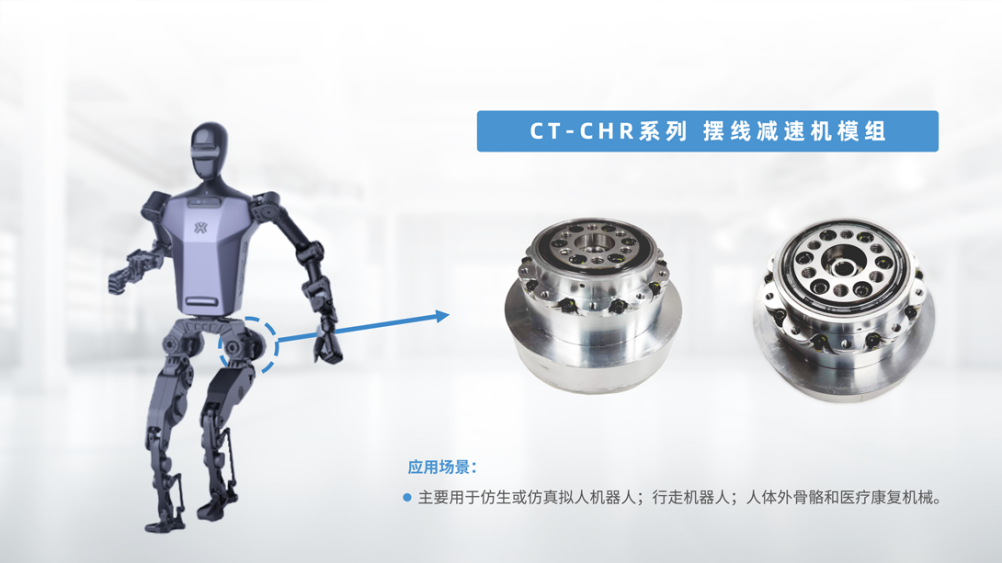

|智同科技CHR系列摆线减速器模组

2.4

美的工业设计：

跨界降维的产业整合者

美的将家电精密注塑经验迁移至摆线轮生产，SW-CG系列关节模组采用特种工程塑料与金属齿轮复合结构，传动效率稳定在90%以上，重量较全金属方案降低30%。这种设计让摆线关节进入消费级市场，搭载其的送餐机器人单台成本降28%，续航延至12小时，印证摆线技术在服务场景的商业化潜力。

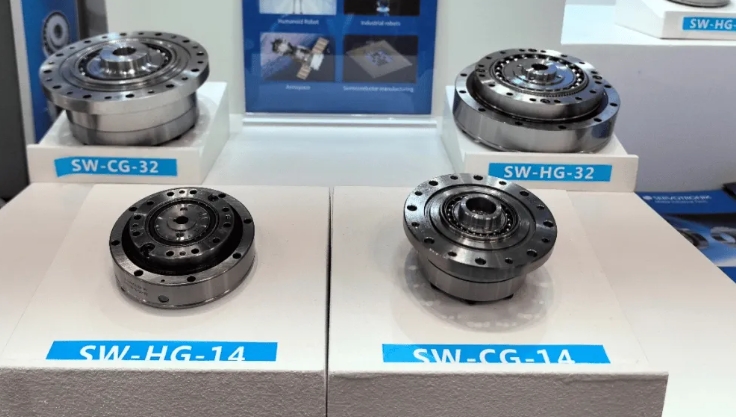

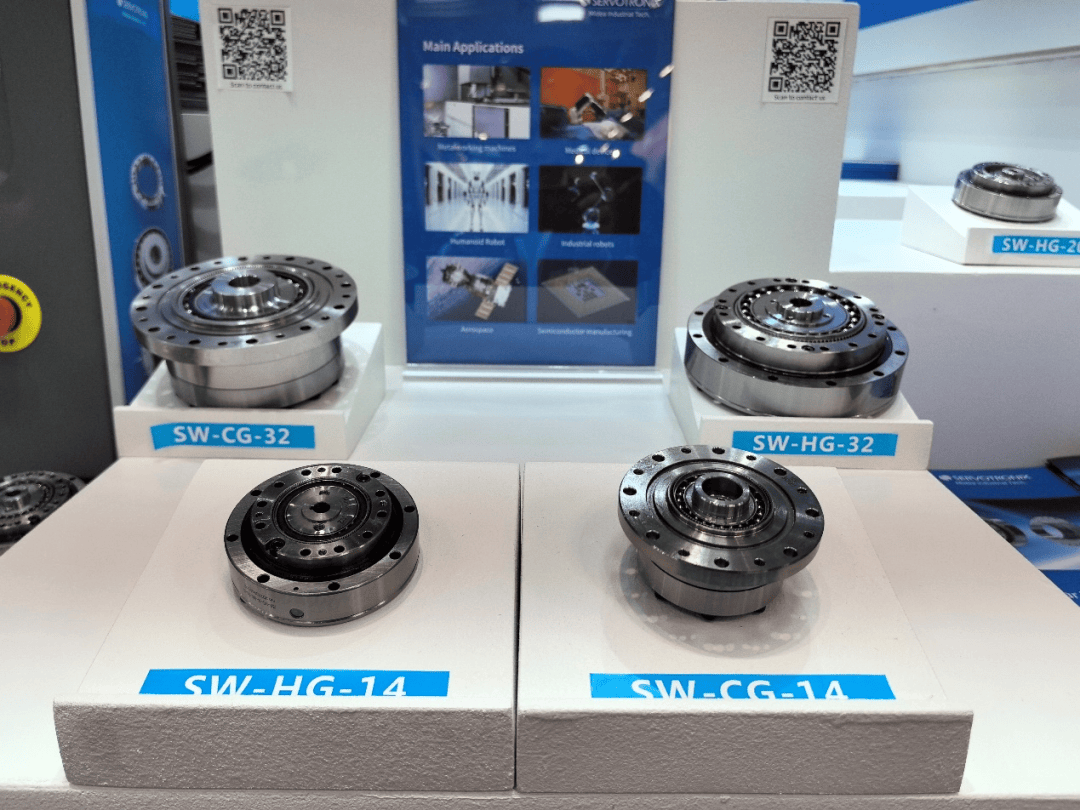

|美的工业技术高性能谐波减速机产品

2.5

国际赛场的技术博弈

纳博特斯克将摆线原理融入RV关节，提升工业机器人负载能力50%；哈默纳科HPN系列混合关节以"谐波柔性+摆线刚性"设计，保持3弧秒精度的同时，让机器人手臂抗冲击能力达传统方案3倍，可承受意外碰撞载荷。

|哈默纳科HPN系列

03

车规级供应链：降本的关键推手

01 车规级技术的迁移：将汽车传动系统的分体式油槽专利（源自佰利天授权）应用于摆线关节，配合冷锻工艺使关键零件金属流线完整度提升40%，不仅让抗冲击性能实测提升110%，更实现单件成本下降45%。

02 车规级供应链实践：中大力德是新能源车企供应传动齿轮的企业，2025年6月已明确获得国内头部车企人形机器人试产订单，该订单的腰部关节全部采用自研摆线减速器。中大力德将原有汽车齿轮年产100万套的产线改造后，摆线关节月产能从500套快速提升至3000套，良率稳定在92%以上。这种成熟产能的复用，使其能将关节模组定价较传统方案压低25%，直接推动人形机器人整机成本下降5%。此外，通过IATF16949汽车质量体系认证后，摆线关节在-40℃至85℃环境下保持稳定性能，为进入工业极端场景扫清障碍。

04

结语：从关节革命到机器人纪元

麦肯锡预测2030年全球人形机器人出货量达52万台，背后拥有74.9亿美元的关节市场规模。当摆线关节的成本突破200美元临界点时，人形机器人的渗透率将迎来爆发。但这场革命的意义不止于商业：当机器人能像人类一样在灾难现场搬运伤员，在家庭中精准操作微波炉，摆线关节的每一次转动，都在重新定义人与机器的关系边界。
